Combate Analogico: Primer Asalto

En estos dias, como ya adelante, he estado tratando de integrar la telefonia Analogica en la centralita de pruebas.

Para ello he utilizado la tarjeta que me ofrecieron en el curso, la Digium TDM410P y que nunca se llego a probar por problemas de tiempo (solo se explico por encima la idea de configuracion y varios de los atributos mas comunes).  Esta tarjeta trae dos modulos, uno Verde (FXS para conectar un telefono por ejemplo analogico) y una FXO (para conectar una fuente, una linea analogica de la PSTN, una extension de una centralita)

Como introduccion, comentar que en Asterisk, el mundo analogico se integra a traves de los modulos Dahdi, Dahdi-Linux-Complete fue el paquete que instale y que estaba compuesto por dos subpaquetes como comente en su dia

Por otro lado, hay que saber que Dahdi digamos que tiene dos formas de comunicacion: Una directamente con el sistema, con el Kernel de Linux, añadiendo los modulos y drivers de las tarjetas, y la configuracion especifica. La carga de modulos se especifica en el fichero /etc/dahdi/modules y los parametros de configuracion de las tarjetas en el Kernel en el fichero /etc/dahdi/system.conf

Concretamente en el fichero modules, el modulo que nos interesa seria el correspondiente a las tarjetas TDM410P, el wctdm24xxp. El resto los podriamos eliminar porque no vamos a usarlos eventualmente

Para la configuracion de la tarjeta, en el fichero system.conf  he utilizado lo siguiente, comentado, la explicacion sobre cada elemento:

# Puerto 1 tarjeta Analogica = Modulo FXS VERDE
fxoks=1
# Puerto 4 tarjeta Analogica = Modulo FXO ROJO
fxsks=4
loadzone=es
defaultzone=es
# Canceladores de Eco Software
echocanceller=mg2,1
echocanceller=mg2,4

Por otro lado, seria necesaria la configuracion del fichero que «intercomunica» los modulos de la tarjeta con nuestro sistema Asterisk. Esto se registra en el fichero /etc/asterisk/chan_dahdi.conf (Canal Dahdi, equivalente en este caso al Canal SIP que vimos con anterioridad).

Pero antes de esto estuve investigando a ver si realmente la tarjeta estaba totalmente operativa. Hay un comando, dahdi_tools que muestra el estado de la tarjeta y de sus modulos por encima, y pude observar como aparecia la Wildcard TDM410 correctamente.

Pero por otro lado, observe que conectando un telefono al puerto FXS, este no recibia ningun tipo de corriente. Entonces cai en la cuenta que era necesario aportarle corriente a la tarjeta TDM a traves de un conector Molex que integra la placa. Asi, hice la conexion oportuna y volvi a arrancar el sistema.

Y aqui empezó lo malo del dia: el telefono seguia sin recibir corriente. Dos de los LEDS de la tarjeta parecian encendidos indicando, que los modulos estaban operativos. Investigando un poco en los mensajes del Kernel durante el inicio (Comando: dmesg) encontre la siguiente Salida en relacion a la tarjeta

dahdi: Telephony Interface Registered on major 196
dahdi: Version: 2.3.0.1
ACPI: PCI Interrupt Link [APC3] enabled at IRQ 18
wctdm24xxp 0000:05:08.0: PCI INT A -> Link[APC3] -> GSI 18 (level,
low) -> IRQ 18
wctdm24xxp 0000:05:08.0: ProSLIC on module 0 failed to powerup within
510 ms (0 mV only)
— DID YOU REMEMBER TO PLUG IN THE HD POWER CABLE TO THE TDM CARD??
wctdm24xxp 0000:05:08.0: Unable to do INITIAL ProSLIC powerup on
module 0
wctdm24xxp 0000:05:08.0: ProSLIC on module 0 failed to powerup within
510 ms (0 mV only)
— DID YOU REMEMBER TO PLUG IN THE HD POWER CABLE TO THE TDM CARD??
wctdm24xxp 0000:05:08.0: Unable to do INITIAL ProSLIC powerup on
module 0
wctdm24xxp 0000:05:08.0: Port 1: FAILED FXS (FCC)
wctdm24xxp 0000:05:08.0: Port 2: Not installed
wctdm24xxp 0000:05:08.0: Port 3: Not installed
wctdm24xxp 0000:05:08.0: Port 4: Installed — AUTO FXO (FCC mode)

Aqui pude obsevar como exactamente, el puerto FXS no estaba recibiendo corriente. Investigando por el mundo Google, encontre, que podia ser causa de problemas en el conector Molex, que no estuviera recibiendo la corriente adecuada. Tenia yo la sensacion que esto no iba a ser cierto, ya que en esa misma maquina, otros Molex en otros dipositivos estaban funcionando perfectamente, y al conectar esos mismos Molex en la tarjeta seguian dando el mismo error.

Ademas para no desistir en el intento, probe varias combinaciones en los canales de la tarjeta, con los modulos, poniendo el FXS en practicamente los 4 canales, y lo mismo el FXO. El FXO daba el simbolo de correcto mientras que el FXS en todos los slots daba el mismo error.

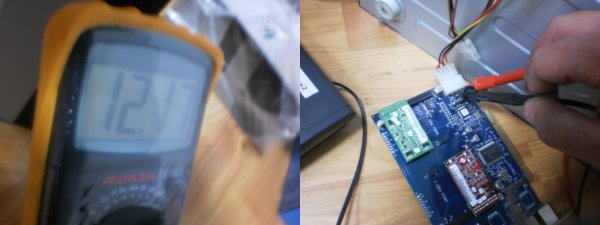

Aun asi, todavia quedaban pruebas. Necesitaba comprobar que en el conector macho de la tarjeta, se estaba recibiendo la corriente necesaria para su fucionamiento (12V). Asi que me hice con un voltimetro para comprobar que efectivamente lo recibia perfectamente como se puede observar en las fotos siguientes:

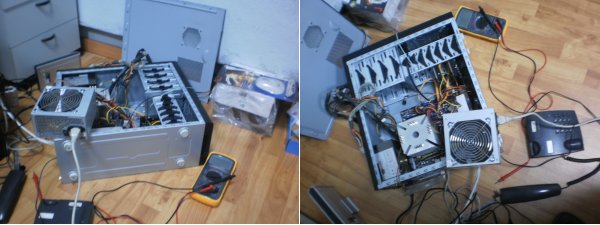

Siguiendo en la insistencia, podia ser un problema (que dudaba en grandisima consideracion vista la ultima prueba), de falta de potencia de la fuente de alimentacion. Pero no queria desistir, y necesitaba -probarlo- todo. Asi que busque una fuente con 100W adicionales (la que hay montada es una Levicom 85+ Bronze de 350W que estoy seguro que le sobra potencia a patadas). Me hice con una fuente de 460W la conecte al equipo como puede observarse en la foto siguiente, y haciendo la misma prueba con el voltimetro que antes, se podia observar que llegaba la corriente adecuada:

Por esto, y en conclusion, me doy por vencido en este primer Asalto ya que no he conseguido configurar un Telefono Analogico a la centralita.

Proximamente, intentare configurar el Puerto FXO que parece ser que si funciona, para recibir como entrada una linea analogica que proviene de una centralita. De alguna forma quiero tratar de integrar esa centralita a traves de una de sus extensiones, con mi Centralita Asterisk, para ver si puedo emitir llamadas a otras extensiones de esa centralita, y ver si puedo recibir llamadas que vengan de esa centralita, en mi sistema y tratarlas, quien sabe, con una mini-operadora de pruebas.

Ademas esta prueba, me servira para comprobar si la tarjeta Digium esta en buenas condiciones, y plantear tramitar en Garantia el pequeño modulo verde FXS que estos problemas me ha dado.

Si se os ocurre cualquier idea que no haya probado aun, con el modulo FXS y que quiza se me haya escapado y pueda resolver mi problema, no dudeis en comentarlo, seria ampliamente agradecido por mi parte.
